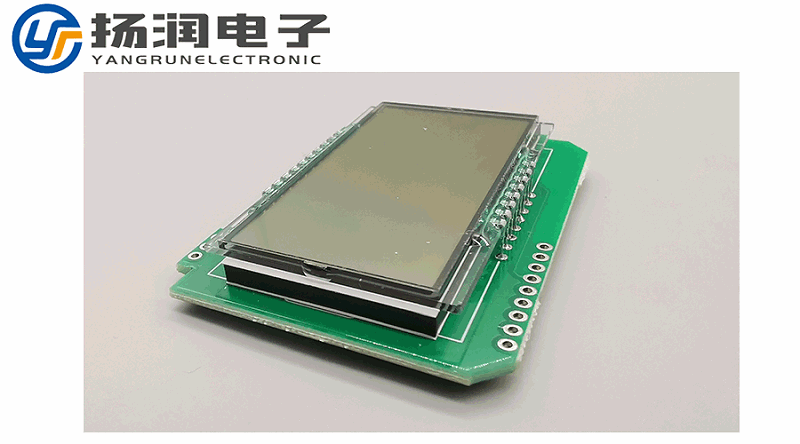

在厚度不到1厘米的TN-LCD液晶顯示屏面板中，通常是由兩片大玻璃基板，內夾著彩色濾光片、配向膜等制成的夾板，外面再包裹著兩片偏光板，它們可決定光通量的最大值與顏色的產生。彩色濾光片是由紅、綠、藍三種顏色構成的濾片，有規律地制作在一塊大玻璃基板上。每一個像素是由三種顏色的單元 (或稱為子像素)所組成。假如有一塊面板的分辨率為1280×1024，則它實際擁有 3840×1024個晶體管及子像素。

        每個子像素的左上角(灰色矩形)為不透光的薄膜晶體管，彩色濾光片能產生RGB三原色。每個夾層都包含電極和配向膜上形成的溝槽，上下夾層中填充了多層液晶分子 (液晶空間不到5×10-6m)。在同一層內，液晶分子的位置雖不規則，但長軸取向都是平行于偏光板的。另一方面，在不同層之間，液晶分子的長軸沿偏光板平行平面連續扭轉90 度。

        其中，鄰接偏光板的兩層液晶分子長軸的取向，與所鄰接的偏光板的偏振光方向一致。在接近上部夾層的液晶分子按照上部溝槽的方向來排列，而下部夾層的液晶分子按照下部溝槽的方向排列。最后再封裝成一個液晶盒，并與驅動IC、控制IC與印刷電路板相連接。

         在正常情況下光線從上向下照射時，通常只有一個角度的光線能夠穿透下來，通過上偏光板導入上部夾層的溝槽中，再通過液晶分子扭轉排列的通路從下偏光板穿出，形成一個完整的光線穿透途徑。

         而液晶顯示器的夾層貼附了兩塊偏光板，這兩塊偏光板的排列和透光角度與上下夾層的溝槽排列相同。當液晶層施加某一電壓時，由于受到外界電壓的影響，液晶會改變它的初始狀態，不再按照正常的方式排列，而變成豎立的狀態。因此經過液晶的光會被第二層偏光板吸收而整個結構呈現不透光的狀態，結果在顯示屏上出現黑色。當液晶層不施任何電壓時，液晶是在它的初始狀態，會把入射光的方向扭轉90度，因此讓背光源的入射光能夠通過整個結構，結果在顯示屏上出現白色。為了達到在面板上的每一個獨立像素都能產生你想要的色彩，多個冷陰極燈管必須被使用來當作顯示器的背光源。
