液晶顯示模塊,又可稱為液晶模塊,英文名稱為Liquid Crystal Display Module, 簡稱為LCM.液晶顯示模塊主要由液晶顯示器(LCD),印刷電路板(PCB), 液晶顯示控制驅動器及外圍元器件,背光源四部分構成.

液晶顯示模塊的分類。

 一、液晶顯示模塊，按照顯示的內容可以分為段式液晶顯示模塊、字符型液晶顯示模塊及圖形點陣液晶顯示模塊三大類。

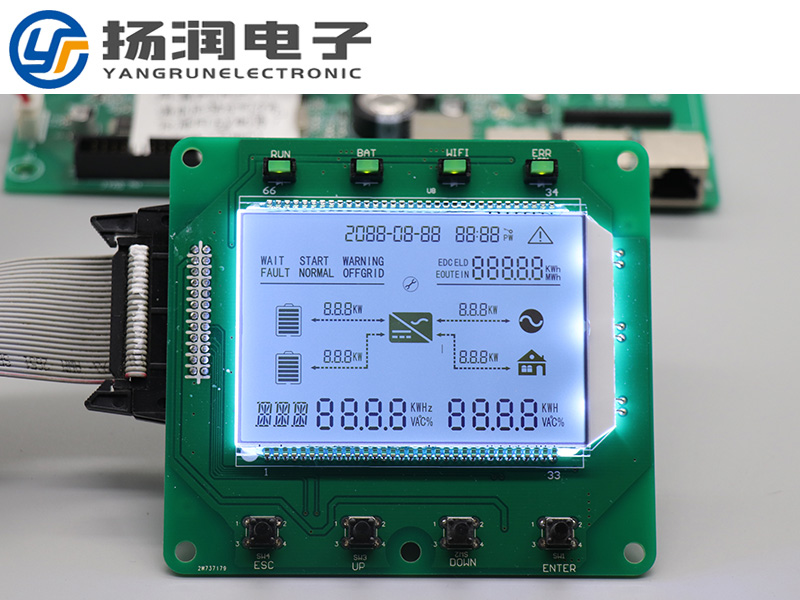

        1、段式液晶顯示模塊主要顯示7段碼的8字及固定的圖標顯示，優點是所用液晶顯示控制驅動器與單片機接口簡單、價格便宜，可廣泛應用于煤氣表、水表、電表、空調、熱水器、電冰箱 ,電壓表、電流表等測試測量、家用電器、便攜式儀表上，缺點是顯示內容較少。

        2、 字符型液晶顯示模塊主要顯示ASCII西文字符，優點是所用液晶顯示控制驅動器內帶ASCII 西文字符點陣發生器，單片機只需發送ASCII字符碼就可使相應的字符在液晶顯示器(LCD)上顯示出來，價格適中，對于拉丁字母語系顯示尤為適合，缺點是只能顯示 ASCII字符，靈活性不好，如果要顯示大面積的數字就很難辦到。

        3、 圖形點陣液晶顯示模塊主要顯示圖形點陣，優點是全圖形點陣操作，單片機對液晶顯示模塊操作可實現自定義圖標，繪圖操作等很強的顯示功能，可廣泛應用于監控設備，測試設備上，缺點是與單片機接口復雜，價格相對比較貴。

二、液晶顯示模塊，按照液晶顯示器與液晶顯示控制驅動器的連接方式又可分為表面貼裝液晶顯示模塊、COB液晶顯示模塊及COG液晶顯示模塊三大類。

        1、表面貼裝液晶顯示模塊大多采用塑封的液晶顯示驅動器，塑封形式包括DIP,SOP,PLCC等各種形式，優點是性能優良、方便維護、溫度特性好，缺點是價格昂貴、 IC的封裝體積大。

        2、 COB液晶顯示模塊是將液晶顯示控制驅動器直接封裝在PCB印刷電路板上，優點是節省空間、性價比好、生產靈活，缺點是加工較復雜、 IC出現故障后IC只能報廢。

        3、COG液晶顯示模塊是將液晶顯示控制驅動器IC直接倒裝封裝于液晶顯示器的玻璃基板上，優點是小型化、成本 **，缺點是加工復雜必須大批量生產、維護困難(出現故障后液晶顯示模塊只能整體報廢)。

  三、液晶顯示模塊，按照液晶顯示的驅動模式又可分為靜態驅動液晶顯示模塊、多路驅動液晶顯示模塊二大類。

        1、 靜態驅動液晶顯示模塊采用每一根驅動線驅動一段LCD顯示，優點是電路簡單、顯示選擇性* 好、驅動電壓范圍很寬。缺點是LCD引出線多、PCB走線困難、可顯示內容少。

        2、多路驅動液晶顯示模塊采用分時掃描驅動LCD的顯示，優點是LCD 引出線少、可顯示內容多。缺點是電路復雜、要求驅動電壓的范圍窄。

四、液晶顯示模塊，按照液晶顯示的原理又可分為TN液晶顯示模塊、STN液晶顯示模塊及TFT 液晶顯示模塊三大類。

        1、TN液晶顯示模塊采用TN型液晶顯示器，優點是功耗低、價格便宜，缺點是由于 TN型液晶顯示器的旋光性只有90度，導致顯示的視角比較窄，另外由于TN型液晶的光電響應曲線比較平，所以顯示的對比度低，只能采用靜態或低路數的驅動方式。

        2、 STN液晶顯示模塊采用STN型液晶顯示器，優點是視角比較寬、顯示對比度較高，適用于 240以下路數的驅動，缺點是價格相對于TN來說較高，只能顯示單色。
